Инструкция по монтажу душевой кабины с паром TIMO PURO

Специализированный магазин-шоурум душевых кабин Timo в Москве

Душевые кабины класса премиум

Внимательно ознакомьтесь с данным Руководством перед монтажом и эксплуатацией душевой кабины.


Перед монтажом обязательно проверьте наличие и качество всех комплектующих. Претензии по обнаруженным дефектам принимаются только до начала сборки изделия.

Производитель оставляет за собой право внесения конструктивных изменений в модели душевых кабин без предварительного уведомления конечного пользователя.


ВНИМАНИЕ! Не прикасайтесь к выходному отверстию пара при включенной функции пара. Ни при каких обстоятельствах не допускайте блокировки выходного отверстия.


Общие правила безопасного монтажа и эксплуатации


1. Установка и подключение душевой кабины должны осуществляться квалифицированными специалистами в соответствии с инструкцией по установке.


2. Неправильная установка может стать причиной несчастных случаев, травм и поломки душевой кабины.


3. После извлечения из упаковки стеклянных панелей необходимо держать вертикально и временно хранить прислоненными к стене. Не допускается размещать стеклянные панели в горизонтальном положении.


4. Душевая кабина должна подключаться только к источникам питания с надлежащими параметрами.


5. Заземление и использование УЗО (устройств защитного отключения) - обязательно!


6. Запрещается использовать в качестве заземления отопительные, канализационные, газовые трубы.


7. Запрещается использовать для подключения душевых кабин переходники, многополюсные розетки и удлинительные шнуры.


8. Запрещается эксплуатировать душевую кабину с поврежденным электрошнуром и в случае неисправности заземления.


9. Категорически запрещается менять или срезать любые соединения, вскрывать корпус электроблока или панели управления.


10. Подключение к водным магистралям должно производиться через очистные фильтры.


11. Не допускается поднимать, сдвигать установленное изделие, виснуть на дверцах.


12. После использования душевую кабину следует отключать от источника питания и перекрывать воду.


13.Установка, обслуживание (в т.ч. уборка) и ремонт производятся только, когда прибор отключен от источника.


14. Необходимо избегать контакта душевой кабины с органическими растворителями (ацетон, бензин, аммиак и т.д.), а так же химическими продуктами, содержащими органические кислоты, т.к. они могут разъедать акриловые, алюминиевые части и другие детали кабины.


15. От использования паровой бани следует воздержаться лицам, страдающим болезнями сердца, повышенным артериальным давлением, астмой, пожилым людям, беременным женщинам, а так же лицам после приема спиртного.


Требования к помещению, при подключении к источнику воды и электропитания


Требования к помещению:


Минимальная высота - 2400 мм
Гидроизоляция пола.
Наличие свободного места в радиусе не менее 600 мм от места установки.
Канализационный патрубок на месте установки кабины должен располагаться на уровне пола, или не выше 5 см от уровня пола.
На момент монтажа душевой кабины все ремонтно-отделочные работы в помещении должны быть в строгом порядке завешены!


Требования при подключении к источнику воды:


Для подключения к магистралям холодной и горячей воды используется гибкая подводка с наружной резьбой ? дюйма, (12,7 мм).
Диаметр подключения к канализационной трубе - 60 мм.
На питающих трубопроводах горячей и холодной воды должны быть установлены в легко доступном месте.
Минимальное давление в магистралях горячей и холодной воды должно быть не менее 1 бар, максимальное давление не более 3,5 бар. При давлении более 3,5 бар во избежание аварийных ситуаций, необходима установка понижающих редукторов.
Подключение к водным магистралям должно производиться через очистные фильтры грубой очистки со степенью очистки 100 микрон.
Максимальная температура горячей воды +55 градусов C.
При сборке душевой кабины допустимо производить дополнительный «обжим» труб с гидромассажными форсунками.


Требования при подключении душевой кабины к источнику питания:


Электромонтаж должен производиться квалифицированными специалистами, имеющими необходимые лицензии.
Электрическое напряжение должно быть 220+-10%В, частота тока - 50Гц.
Электроэнергия должна поступать по выделенной линии, через устройство УЗО, ток срабатывания которого - 30 мА.
Обязательно наличие заземления.
Для подключения используется трехжильный кабель с площадью поперечного сечения 3*2,5 мм/кв.

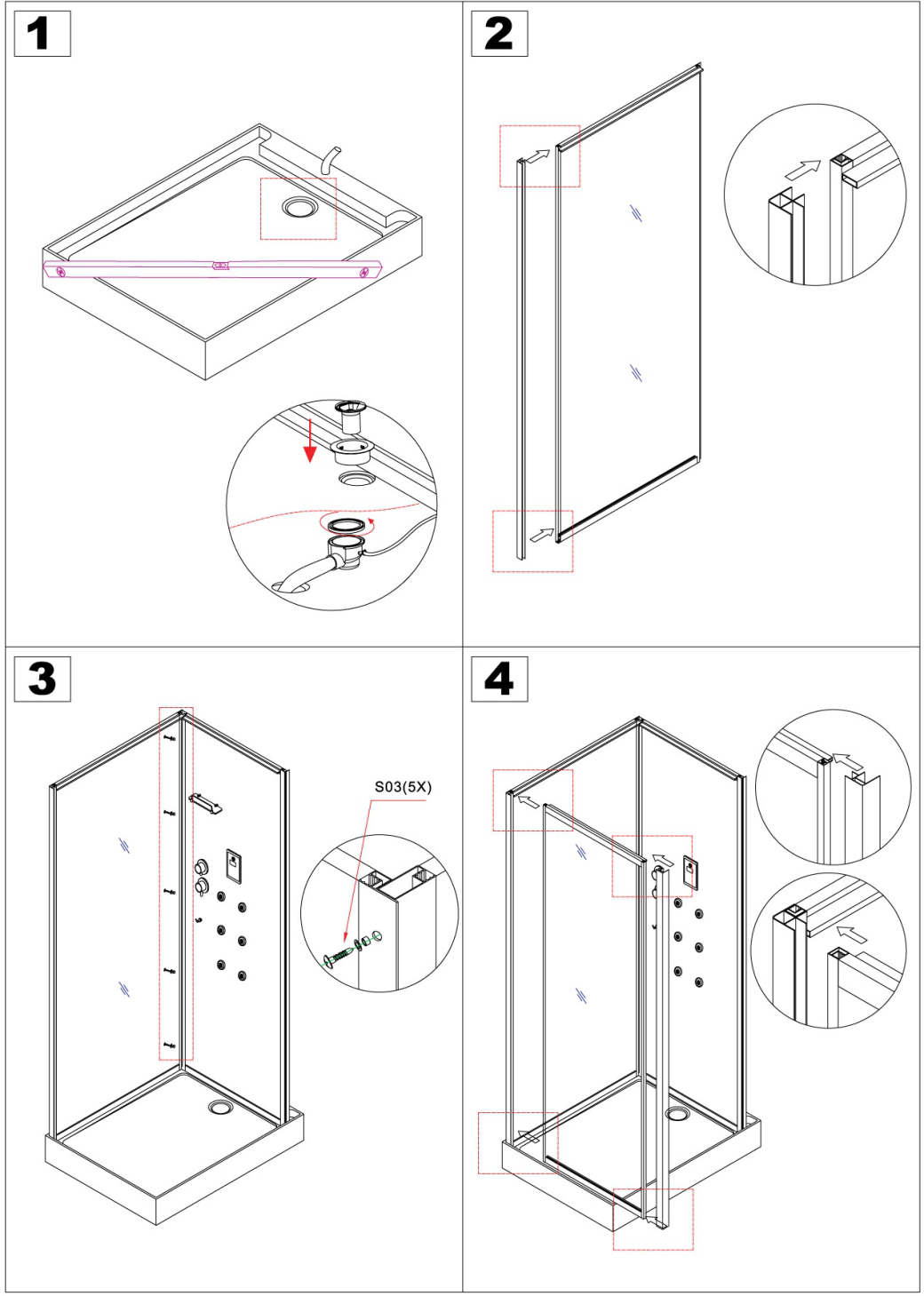

чертеж1


чертеж2

чертеж3


чертеж4

чертеж5

чертеж 6

чертеж7


Панель управления: инструкция по эксплуатации


черетж8

1. Включение/выключение питания
2. Экран дисплея
3. Пар
4. Включение/выключение света
5. Включение/выключение FM/CD
6. Телефон
7. FM
8. Кнопка уменьшения
9. Ручной режим
10. Кнопка предупреждения
11. Прием дистанционного сигнала
12. Вентилятор
13. Озонатор
14. Кнопка увеличения
15. Кнопка разблокировки
16. Микрофон



Чертеж 9

1. Температура
2. Установка температуры
3. Установка времени
4. Радио
5. CD
6. Индикатор отсутствия воды
7. Пар
8. Озонатор
9. Телефон
10. FM тюнер
11. Настройка FM тюнера
12. Значок блокировки
13. Вентилятор
14. Свет
Чертеж 10

Пульт управления


  1. Включение/выключение питания и разблокировка
  2. Включение/выключение вентилятора
  3. Включение/выключение света
  4. Кнопка FM тюнера «плюс»
  5. FM/CD
  6. Увеличение громкости
  7. Пар
  8. Включение/выключение света
  9. Пар
  10. Увеличение
  11. Телефон
  12. Увеличение громкости



Панель управления: инструкция по эксплуатации

1. Включение/выключение питания


Когда система находится в режиме ожидания, нажмите на кнопку 1 и удерживайте (в течение 2 секунд или более), после чего одновременно включатся дисплей и подсветка. Нажмите кнопку 1 снова для отключения системы (при отсутствии каких-либо действий с системой в течение 1 часа система выключится автоматически). Когда система находится в отключенном состоянии, при нажатии любой кнопки на панели включается подсветка кнопок, которая отключается через 5 секунд, если система продолжает быть в отключенном состоянии.

2. Озонатор


Когда система находится во включенном состоянии, нажмите кнопку 13 на панели, чтобы включить функцию озонирования. При повторном нажатии озонатор отключается. Одновременно с ним работают вентилятор и свет.

3. Вентилятор


Когда система находится во включенном состоянии, нажмите кнопку 12  на панели, чтобы включить вентилятор. При повторном нажатии вентилятор отключается. Одновременно на дисплее появляется/исчезает значок вентилятора.

4. Свет


Когда система находится во включенном состоянии, нажмите кнопку 4 для выключения света. Повторное нажатие кнопки 4 включает свет. Затем, нажимая на кнопку и сохраняя цвет освещения, снова нажмите кнопку , и свет отключится.

5. FM/CD


Когда система находится во включенном состоянии, сначала нажмите кнопку 5 на панели для включения функции радио и дисплея радио тюнера. При повторном нажатии на кнопку 5 функция радио переключается на CD. На дисплее появится значок CD. Снова нажмите на кнопку, и функция CD будет отключена.

6. Поиск при помощи радио тюнера (при включенном радио)


1)Автоматический поиск/сохранение: нажмите на кнопку 7 и удерживайте ее в течение 2 секунд или более, после чего включится функция автоматического поиска/сохранения, диапазон тюнера 87,5–108,0 MГц (доступное количество фиксированных каналов: 1-32, в зависимости от условий приема сигнала).
2)Ручной поиск/сохранение: нажмите кнопку 7, тюнер начнет мигать, нажмите кнопку 8 или 14 для выбора понравившегося канала, после чего нажмите кнопку 7, сохраните новый канал (добавьте новый канал в список избранного).
3)Переключатель каналов: нажмите кнопку 8 или 14 для выбора предыдущего/следующего канала.
4)Регулировка громкости: нажмите кнопку 7, после чего нажмите кнопку 8/14 для регулировки громкости голоса (в диапазоне от 0 до 15 дБ).

7. Пар


Когда система включена, нажмите кнопку 3 для запуска функции пара, загорится значок пара; (по умолчанию температура установлена на 45 градусах, а продолжительность — на 45 минутах). При отсутствии воды этот значок мигает, а пар отключается.

8. Телефон


При поступлении звонка динамик делает паузу, нажмите кнопку 6 для того, чтобы ответить на звонок, значок телефона перестает мигать; во время звонка Вы можете регулировать кнопками 8/14 для выбора оптимальной громкости; нажмите кнопку снова, телефон отключится, и включится динамик.

9. Регулировка пара


1)Регулировка продолжительности подачи пара: нажмите кнопку 9 для выбора продолжительности подачи, после чего нажмите кнопку 8/14 для увеличения или уменьшения продолжительности пара (в диапазоне от 1 до 99 минут).
2)Температура пара: нажмите кнопку 9 для выбора температуры, кнопками 8/14 можно увеличить или уменьшить температуру (в диапазоне от 20 до 60°C).


10. Разблокировка


Если Вы не нажимаете на кнопки сенсорной панели в течение 20 секунд, система будет заблокирована автоматически, и начнет мигать значок - - -. Удерживайте кнопку 15  нажатой в течение 2 секунд или дольше для снятия блокировки панели, после чего все кнопки будут готовы к работе.

11. Внимание


Когда система включена, нажмите кнопку 10 для запуска функции предупреждения. Одновременно включится свет и начнет работать вентилятор. Нажмите кнопку снова для отключения этой функции.


Техническая информация


Условия эксплуатации и характеристики

Номинальное напряжение: 220 В
Собственная частота: 50-60 Гц
Номинальная сила тока: 13,6 А
Сопротивление изоляции: >20M
Степень водонепроницаемости: IPX5
Номинальная мощность: 2 860 Вт
Ток стока: измеряется в соответствии со стандартами безопасности предприятия
Защита от утечек: (15-30) мА


Параметры конфигурации нагрузки


Тип нагрузки Номинальное
 напряжение нагрузки
Номинальная
частота нагрузки
Номинальная
рабочая мощность
Кол-во
Пар 220 В перем. тока 50/60 Гц 2,8 кВт 1
Верхний свет 5 В пост. тока 5 кВт 1-2
Вытяжка 12 В пост. тока 4 Вт 1
Электромагнитный клапан 12 В пост. тока 5 Вт 2
Динамик 8 Ом/10 Вт 1-2
Озоновый стерилизатор 12 В перем. тока 50/60 Гц 5 Вт 1


Вследствие непрерывной работы над совершенствованием изделий
производитель сохраняет за собой право вносить изменения в технические
характеристики без предварительного уведомления.

Примечания и техническое обслуживание:


1) Регулярно проводите очистку направляющей для раздвижных дверей и регулируйте ролики;

2) ОЧИСТКА — проводите регулярную очистку, используя только теплый мыльный раствор и влажную ткань/губку; Не используйте абразивные чистящие порошки, химические средства или аэрозольные очистители, т. к. они могут повредить поверхность, особенно частей, имеющих металлическое покрытие;

3) Не кладите руки между стеклянными дверьми при задвигании;

4) Не залезайте на душевую кабину;

5) Не вешайте на душевую кабину тяжелые предметы.


Чертеж 11
